Регулятор напряж. Я120М1 К-маZ, МАЗ, ЛАЗ (Энергомаш г. Калуга)

Регулятор напряжения Я120М1 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: МАЗ, КАМАЗ и др. с генераторами Г273, 21.3771 и их модификациями.

Данное изделие разработано специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Регулятор Я120М1 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля.

Рабочий режим регулятора - S1 по ГОСТ 3940.

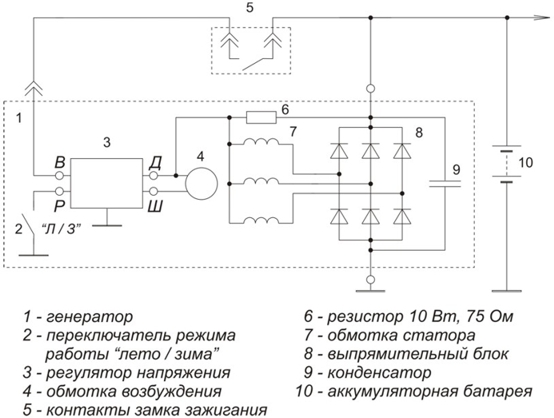

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М или Я120М1 при помощи штатных винтов.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Диапазон рабочих температур, °С -45.. +100   Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А в режиме "З", В 28,0 ± 0,3 Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А в режиме "Л", В 27,6 ± 0,2   Напряжение регулирования с АБ в диапазоне нагрузки генератора от 3А до 0,9·Imax* в режиме "З", В 28,0 ± 0,4 Напряжение регулирования с АБ в диапазоне нагрузки генератора от 3А до 0,9·Imax* в режиме "Л", В 27,6 ± 0,4   Максимальный ток выходной цепи, А 5,0   Термокомпенсация Uрег, мВ/°С -6,0 ± 3,0   Остаточное напряжение на выходе "Ш", типовое, с датами выпуска до 2015 / модификация 2015 г., В 0,9 / 0,12   Максимально допустимое длительное воздействие повышенного напряжения питания, В 36,0   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В 50,0   Максимально допустимые импульсные перенапряжения по ГОСТ 28751, в составе генератора, В 230,0

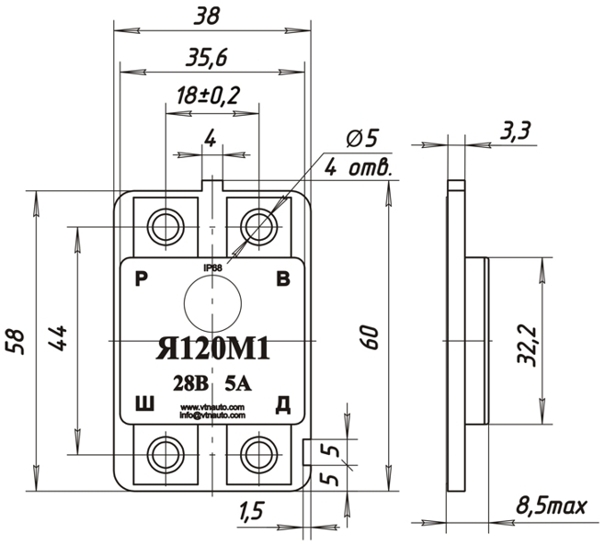

Габаритный чертеж:
